Salut! En tant que fournisseur d'écrans LCD TFT, on me demande souvent comment tester les performances de ces écrans. C'est une étape cruciale, que vous soyez un fabricant cherchant à assurer un contrôle qualité ou un acheteur souhaitant s'assurer d'obtenir le meilleur produit. Dans ce blog, je vais vous expliquer les aspects clés du test des performances de l'écran LCD TFT.
Inspection visuelle
La première étape du test d'un écran LCD TFT est une inspection visuelle simple mais importante. Vous devez examiner de près l’écran pour vérifier tout défaut évident. Commencez par allumer l’écran LCD et afficher un écran de couleur unie, comme le blanc ou le noir. Cela facilite la détection des pixels morts, c'est-à-dire des pixels qui ne s'allument pas ou ne changent pas de couleur comme ils le devraient.

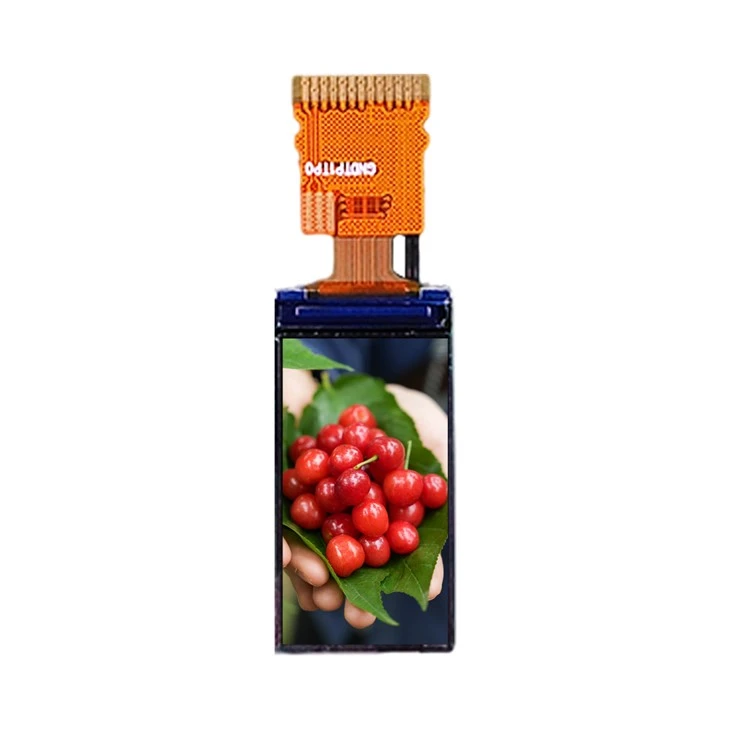

Un pixel mort peut être très ennuyeux, surtout si vous utilisez l'écran LCD pour des applications haut de gamme comme les jeux ou la conception graphique. Vous pouvez également rechercher des rayures sur la surface de l'écran LCD. Les rayures peuvent non seulement affecter l’esthétique mais également la visibilité de l’écran. Si vous êtes intéressé par certains de nos produits TFT LCD, vous pouvez consulterÉcran LCD Tft 1,77,Écran LCD TFT RVB 1,8 128x160, etÉcran TFT 0,96.
Test du rapport de contraste
Le rapport de contraste est une mesure de la différence entre le blanc le plus brillant et le noir le plus foncé que l'écran LCD peut afficher. Un rapport de contraste élevé signifie que l'écran peut afficher des noirs profonds et des blancs éclatants, ce qui donne des images plus vives et plus détaillées. Pour tester le rapport de contraste, vous aurez besoin d'un posemètre.
Tout d’abord, affichez un écran blanc pur sur l’écran LCD et mesurez la luminance à l’aide du posemètre. Ensuite, affichez un écran noir pur et mesurez à nouveau la luminance. Divisez la luminance de l'écran blanc par la luminance de l'écran noir et vous obtiendrez le rapport de contraste. Par exemple, si l'écran blanc a une luminance de 500 cd/m² et l'écran noir a une luminance de 0,5 cd/m², le rapport de contraste est de 1000:1. Un bon écran LCD TFT doit avoir un rapport de contraste d'au moins 500:1, mais un rapport de contraste plus élevé est toujours mieux.
Test de luminosité
La luminosité est un autre facteur important dans les performances de l'écran TFT LCD. Elle se mesure en candelas par mètre carré (cd/m²). Un écran plus lumineux est préférable pour une utilisation dans des environnements bien éclairés, comme à l'extérieur ou dans un bureau bien éclairé. Pour tester la luminosité, vous pouvez utiliser un posemètre, comme vous l'avez fait pour le test du rapport de contraste.
Affichez un écran blanc sur l'écran LCD et placez le posemètre à une distance fixe du centre de l'écran. Assurez-vous que l'environnement est aussi sombre que possible pour obtenir une lecture précise. La luminosité d'un écran LCD TFT peut varier en fonction de la taille et du type d'écran. Pour les écrans plus petits, une luminosité d'environ 200 à 300 cd/m² peut suffire, mais pour les écrans plus grands ou ceux utilisés à l'extérieur, vous aurez besoin d'une luminosité d'au moins 500 cd/m².
Test d'angle de vision
L'angle de vision d'un écran LCD TFT fait référence à l'angle maximum à partir duquel vous pouvez voir l'écran sans subir de distorsion des couleurs ou de perte de contraste significative. Pour tester l'angle de vision, vous devrez vous asseoir devant l'écran LCD et incliner lentement la tête ou vous déplacer sur le côté tout en observant l'écran.
Commencez par regarder l'écran LCD directement, puis déplacez-vous progressivement vers la gauche et la droite, de haut en bas. Notez l'angle sous lequel les couleurs commencent à paraître délavées ou le contraste commence à diminuer. Un bon écran LCD TFT doit avoir un angle de vision horizontal d'au moins 120 degrés et un angle de vision vertical d'au moins 100 degrés. Certains écrans haut de gamme peuvent avoir des angles de vision allant jusqu'à 170 degrés ou plus.
Tests de temps de réponse
Le temps de réponse est le temps nécessaire à un pixel pour passer d'une couleur à une autre. Elle se mesure en millisecondes (ms). Un temps de réponse rapide est crucial pour les applications impliquant des images en mouvement rapide, comme les jeux ou le visionnage de films d'action. Si le temps de réponse est trop lent, vous verrez un flou de mouvement ou des images fantômes sur l'écran.
Pour tester le temps de réponse, vous pouvez utiliser un modèle de test spécial incluant des objets en mouvement rapide. Regardez attentivement l'écran et recherchez tout signe de flou de mouvement. Vous pouvez également utiliser une caméra haute vitesse pour enregistrer l'affichage pendant qu'il affiche le motif de test, puis analyser la vidéo pour mesurer le temps de réponse avec plus de précision. Un bon écran LCD TFT doit avoir un temps de réponse de 10 ms ou moins.
Test de précision des couleurs
La précision des couleurs est importante si vous utilisez l'écran LCD TFT pour des applications nécessitant une représentation précise des couleurs, comme la conception graphique ou la retouche photo. Pour tester la précision des couleurs, vous pouvez utiliser un colorimètre, qui est un appareil qui mesure la sortie couleur de l'écran.
Tout d’abord, calibrez le colorimètre selon les instructions du fabricant. Ensuite, affichez une série de motifs de test de couleur sur l'écran LCD et utilisez le colorimètre pour mesurer la précision des couleurs de chaque motif. Comparez les couleurs mesurées avec les couleurs de référence pour déterminer la précision de l'affichage. Vous pouvez également utiliser des outils logiciels conçus pour tester la précision des couleurs. Un bon écran LCD TFT doit avoir une valeur Delta E inférieure à 3, ce qui signifie que la différence de couleur entre la couleur affichée et la couleur de référence est très faible.
Test de consommation d'énergie
La consommation d'énergie est une considération importante, surtout si vous utilisez l'écran LCD TFT dans un appareil alimenté par batterie. Pour tester la consommation électrique, vous aurez besoin d'un wattmètre. Connectez le wattmètre entre l'alimentation et l'écran LCD et mesurez la consommation d'énergie lorsque l'écran est dans différents états, tels que veille, affichage d'un écran blanc et affichage d'un écran noir.
Comparez la consommation d'énergie dans différents états pour avoir une idée de l'efficacité de l'écran LCD. Un bon écran LCD TFT doit avoir une faible consommation d'énergie, surtout en mode veille. Cela contribuera à prolonger la durée de vie de la batterie de l'appareil.
Tests de température et d'humidité
Les écrans LCD TFT peuvent être affectés par la température et l'humidité. Des températures élevées peuvent provoquer une surchauffe de l'écran et affecter ses performances, tandis qu'une humidité élevée peut entraîner de la condensation sur l'écran, ce qui peut endommager l'écran. Pour tester la résistance à la température et à l'humidité de l'écran LCD, vous aurez besoin d'une chambre de température et d'humidité.
Placez l'écran LCD dans la chambre et réglez la température et l'humidité à différents niveaux selon les spécifications du fabricant. Surveillez l'écran pour déceler tout signe de dommage ou de dégradation des performances. Un bon écran LCD TFT doit pouvoir fonctionner sans problème dans une large plage de températures et de niveaux d’humidité.
Conclusion
Tester les performances d'un écran LCD TFT est un processus complet qui implique la vérification de plusieurs aspects, notamment l'inspection visuelle, le rapport de contraste, la luminosité, l'angle de vision, le temps de réponse, la précision des couleurs, la consommation d'énergie et la résistance à la température et à l'humidité. En suivant ces méthodes de test, vous pouvez vous assurer que vous obtenez un écran LCD TFT de haute qualité qui répond à vos exigences.
Si vous souhaitez acheter des écrans LCD TFT pour votre entreprise ou votre projet, nous sommes là pour vous aider. Nous proposons une large gamme de produits LCD TFT avec différentes tailles, résolutions et fonctionnalités. Contactez-nous pour entamer une discussion sur l’approvisionnement et trouver la solution TFT LCD parfaite pour vous.
Références
- "Principes fondamentaux des écrans plats" par FJ DiSanto
- "Affichages à cristaux liquides : schémas d'adressage et effets électro-optiques" par Peter J. Bos
